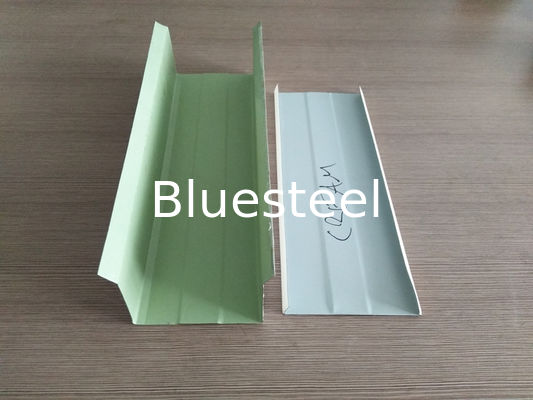

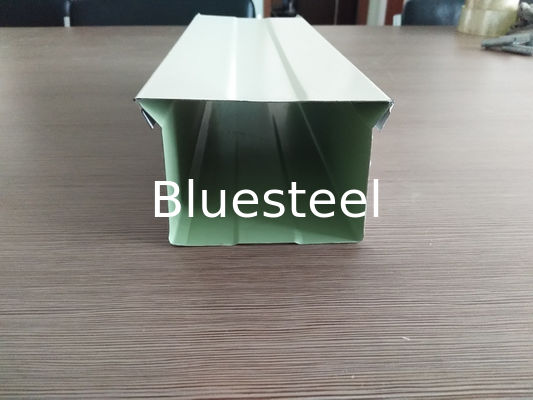

Hafif Çelik Parça için Alçıpan Saplama ve Rulo Şekillendirme Makinesi / Rulo Şekillendirme Ekipmanı
5. Bileşenlerin Özellikleri
(1) 3T Manuel Açıcı
- Genişletmek için otomatik hidrolik sistemi benimseyin
- Besleme genişliği: 350mm
- Kapasite: 3 Ton
- Genişleme ve savaş sınırı: 380 mm—520 mm
- Genişletme ve dövüş modu: manuel olarak iç genişletme ve dövüş
- Besleme yolu: manuel

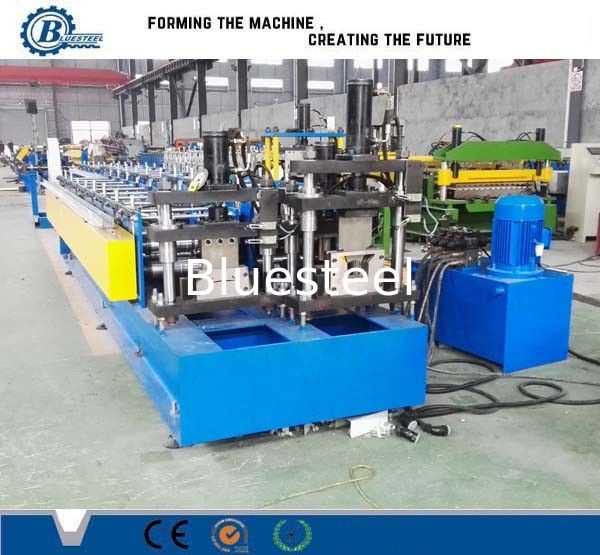

(2) Ana Rulo Şekillendirme Makinesi
- Silindir malzemesi: Kromlu ASTM1045 krom kaplama yüzey
- Mil çapı: ￠56mm malzeme: SAE1045 su verme ve temperleme ile
-
(3) Makine Yapısı
- 350H kiriş kaynağı ile ana çerçeve
- Makine yapısı: Tel elektrotlu kesim
(4) Parça kesme sistemi
- Makine parça kesme sistemini benimser, Kesintisiz
- Hidrolik ile kesme gücü, 7.5KW
- Servo motor ile parça kesme, 3.0KW'lık güç
- Şekillendirmeden sonra kesme: Rulo şekillendirmeden sonra sacı gerekli uzunlukta kesin
- Kesme hareketi: Ana makine kesim sırasında durmaz
- Bıçak malzemesi: 58-60 ° ısıl işlemli Cr12
(5) Bilgisayar Kontrol Kabini
- Profil uzunluğu ve miktarının programlanabilir ayarı
- İşletim sistemi dili: İngilizce ve Çince
- Uzunluk ve miktarı kontrol etmek için kullanılan bilgisayar.Gerekli miktar elde edildiğinde makine otomatik olarak boy kesecek ve duracaktır
- PLC: Panasonic veya müşteriye özel
Metal saplama ve palet rulo şekillendirme makinesinin teknik verileri
|
Uygun malzeme
|
renkli çelik sac; 0.3-07mm,
|
|
çalışma hızı
|
yaklaşık10-25m/dak
|
|
stres
|
235MPa,345MPa,550MPa. |
|
Güç
|
Ana motor gücü: 5.5 Kw (Nihai tasarıma bağlıdır)
|
|
Hidrolik istasyon gücü: 4Kw (Nihai tasarıma bağlıdır)
|
|
Silindir şekillendirme malzemesi
|
No.45 çelik, yüzeyi krom kaplı.
|
|
Kesici malzeme, pres kalıbı
|
Su verme işlemine sahip Cr12 kalıp çeliği, HRC58-60
|
|
Mil malzemesi
|
Yüksek kaliteli 45 # çelik, Silindir öğütücü frezeleme.
|
|
Mil çapı
|
72 mm
|
|
Kontrol sistemi
|
Mitsubishi PLC ve dönüştürücü
|
|
Toplam makine ağırlığı
|
Yaklaşık 9500KGS
|
|
Makinenin boyutu
|
yaklaşık 18m × 1.8m × 1.5m (Nihai tasarıma bağlıdır)
|
Makinenin yerleşim çizimi
Sacın açılması ---- Sac kılavuzlama ----- Rulo şekillendirme ---- kesim sonrası ---- Paneller
Bizim Rulo Şekillendirme Makinesinin avantajları
1.Pas önleyici rulo:CNC makine ile işlenmiş, 0.05mm sert krom ile kaplanmıştır. Yüzey parlaklığını ve güçlülüğünü korumak için
2.Isı tedavisi:Deformation.and sertliği 60 derece önlemek için çelik stresi gidermek için kesme çerçevesi için ısıl işlem.
3.Kesici Bıçak:Söndürülmüş işlemli Cr12 kalıp çeliği, uzun ömür.
4.Yüksek hassasiyet:silindirler için miller taşlama makinesi ile işlenir.Silindirler, hassas performans sağlamak için CNC ile işlenir.
5.otomatik PLC:Dokunmatik ekranlı, inverterli, transformatörlü Mitsubishi PLC'yi tanıttı.
6.güçlü sürüş sistemi: büyük inç tren veya vites kutusu sürüş sistemi.
6.Mükemmel hizmetler:Teknisyen, makineyi kurmak ve işçilerinizi eğitmek için fabrikanıza gönderilebilir.Makinelerimiz için kaldırma süresi hizmetleri.
Servisten sonra
a.Tüm makine için bir yıl garanti.
B.E-posta veya arama yoluyla 24 saat teknik destek
C.Makinede herhangi bir sorun bulunursa, bir yıl içinde ücretsiz olarak tamir edeceğiz.
üretim süreci:
Ürünleri müşterinin ihtiyaçlarına göre de özelleştirebiliriz.
